Shanghai Banghuai Heavy Industry Machinery Co.، Ltd.
| محل منبع: | شانگهای |
|---|---|
| نام تجاری: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| گواهی: | ISO9001 |
| شماره مدل: | لوله مارپیچ |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Price negotiable |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 100 |
| مواد قابل اجرا: | سنگ معدن های مختلف | دامنه کاربرد: | خرد کردن ریز سنگ معدن سختی مختلف |
|---|---|---|---|
| مدل: | 5LL-900 5LL-600 | قطر خارجی (میلی متر): | 900 600 |
| گام (میلی متر): | 540,720 | نسبت قطر گام (پیچ/قطر): | 0.75، 0.6، 0.45 |
| حداکثر اندازه تغذیه (mm): | 0.3-0.02 | غلظت خوراک: | 25-55 |
| ظرفیت پردازش (T/h): | 8-6 | ||
| برجسته: | کنسانتره طلای گریز از مرکز لوله اسپیرال,جداکننده طلای گریز از مرکز 720 میلی متر,متمرکز کننده طلای گریز از مرکز سنگ معدن مس |
||

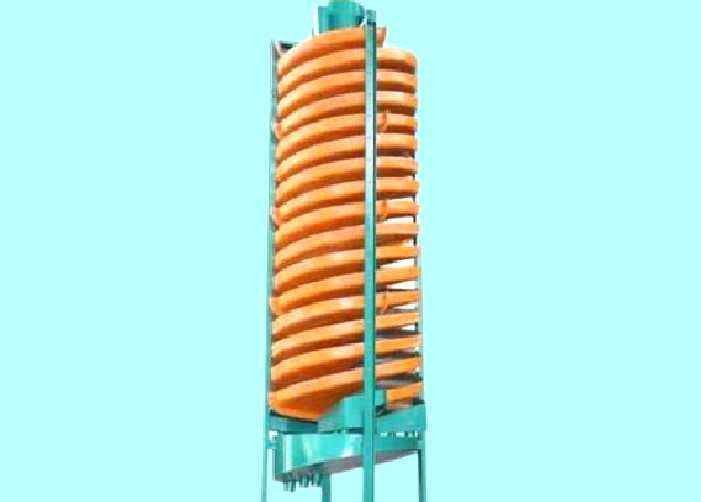

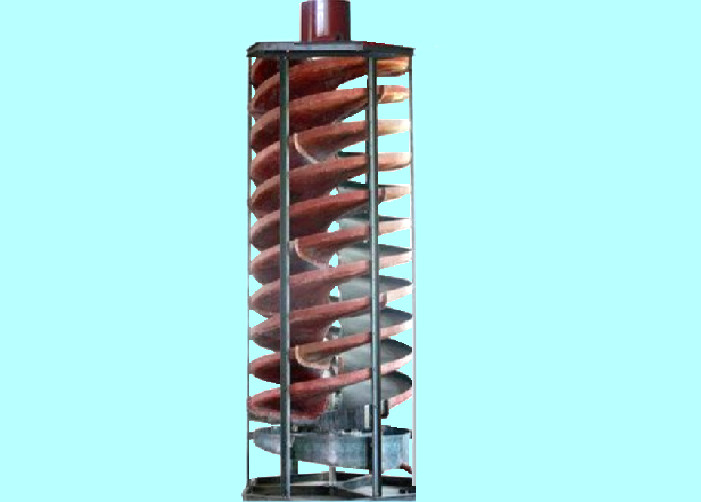

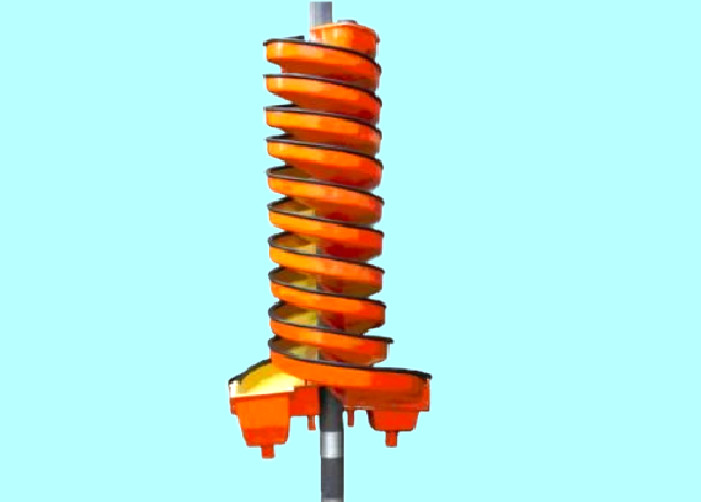

جداکننده طلای گریز از مرکز لوله مارپیچ سنگ مس با گام 720 میلی متر
1. توضیحات محصول
ناودان مارپیچی تجهیزات استخراج و فرآوری مواد معدنی به ویژه استخراج شن و ماسه در ساحل دریا، کنار رودخانه، ساحل شنی و کانال است.لوله مارپیچی دارای مزایای ساختار معقول، نصب ساده، مساحت کف کمتر، عملیات ساده، بهره برداری پایدار، جداسازی سنگ معدنی شفاف، ظرفیت پردازش بزرگ، راندمان بالا، نسبت غنی سازی بالا، نرخ بازیافت بالا و عملیات قابل اعتماد است.دارای مزایای وزن سبک، مقاوم در برابر رطوبت، ضد زنگ، مقاومت در برابر خوردگی، سازگاری قوی با نوسانات مقدار تغذیه سنگ معدن، غلظت، اندازه ذرات و عیار و بدون سر و صدا است.
2. پارامترهای فنی
| مدل | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 |
| قطر خارجی (میلی متر) | 1500 | 1200 | 900 | 600 | 400 |
| گام (میلی متر) | 540.720 | 900.720.540 | 675.540.405 | 450.360.270 | 240.18 |
| نسبت قطر گام (پیچ/قطر) | 0.75،0.6،0.45 | 0.75،0.6،0.45 | 0.75،0.6،0.45 | 0.75،0.6،0.45 | 0.75،0.6،0.45 |
| تمایل جانبی (°) | 9 درجه | 9 درجه | 9 درجه | 9 درجه | 9 درجه |
| حداکثر تعداد سر پیچ نصب شده در هر واحد (PCS) | 4-2 | 4-2 | 4-2 | 3 | 3 |
| حداکثر اندازه تغذیه (میلی متر) | 0.3-0.02 | 0.3-0.02 | 0.3-0.02 | 0.3-0.02 | 0.3-0.02 |
| غلظت خوراک | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 |
| ظرفیت پردازش (T/h) | 8-6 | 4-6 | 2-3 | 3 | 2 |
3. مزایای محصول
4. اصل کار
ناودان مارپیچ نصب می شود، خط عمودی مدرج می شود و از چارچوب آهنی یا چوب برای ثابت کردن آن در موقعیت مناسب استفاده می شود.سنگ معدن توسط پمپ شن و ماسه به دو درگاه تغذیه در بالای مارپیچ فرستاده می شود و آب تشکیل دهنده برای تنظیم غلظت پدل سنگ معدن اضافه می شود.
پدال سنگ به طور طبیعی از بالا به پایین می چرخد و نیروی گریز از مرکز اینرسی را در سرعت جریان شیبدار چرخشی ایجاد می کند که بر اساس تفاوت در وزن مخصوص، اندازه ذرات و شکل سنگ معدن است، از طریق عمل گرانش و نیروی گریز از مرکز. جریان چرخشی، سنگ معدن و ماسه از هم جدا می شوند.
کنسانتره به داخل قیف کنسانتره جریان می یابد و با خط لوله متصل می شود.باطله به داخل قیف باطله می ریزد و با خط لوله به حوضچه ماسه متصل می شود و سپس توسط پمپ ماسه تخلیه می شود.کل فرآیند فرآوری مواد معدنی تکمیل شده است.
