دستگاه سنگ آهن خوراک 30 میلی متری متمرکز کننده طلای گریز از مرکز 1.5 کیلوواتی

1، توضیحات محصول

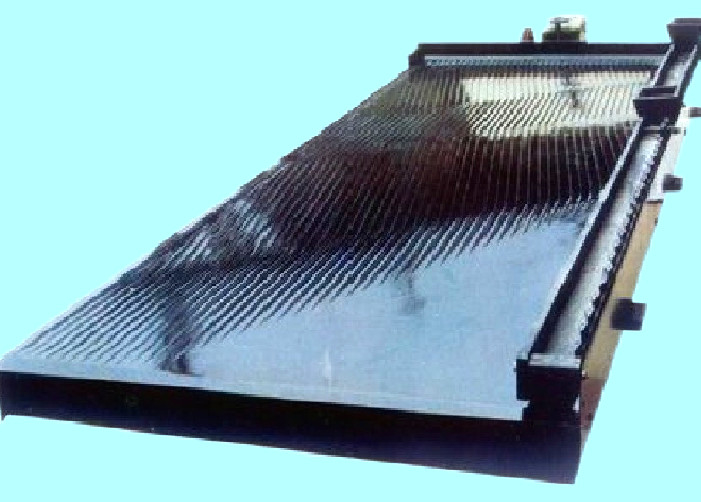

شیکر 6-s (همچنین به عنوان شیکر 6S، لرزاننده سودمند و لرزاننده FRP نیز شناخته می شود) متعلق به تجهیزات تقویت گرانشی است که از ناودان هواپیما ساخته شده است و بعداً سیستم خود را تشکیل می دهد که با حرکت رفت و برگشتی نامتقارن آن مشخص می شود.شیکر 6-s از سه قسمت سطح بستر، قاب و مکانیزم انتقال تشکیل شده است.سطح تخت ذوزنقه ای یا لوزی شکل است که شیب عرضی آن 1 تا 5 درجه است.حفره تغذیه سنگ معدن و مخزن تغذیه آب در بالای لبه شیب دار پیکربندی شده اند.نوارهای تخت به صورت طولی روی سطح تخت چیده شده اند و ارتفاع آنها از انتهای محرکه به طرف مقابل کاهش می یابد.تمام سطح تخت توسط یک قاب پشتیبانی می شود و یک دستگاه انتقال در یک انتهای سطح تخت نصب می شود.دومی می تواند باعث شود سطح بستر به سمت جلو حرکت کند و در هنگام نزدیک شدن به انتها دارای ویژگی های حرکت برگشت سریع باشد که به آن حرکت دیفرانسیل می گویند.

شیکر 6-s یک تجهیزات بهره‌وری رایج برای جداسازی سنگ‌های ریزدانه است.هنگام پردازش سنگ معدن فلز، محدوده اندازه ذرات موثر 3 تا 0.019 میلی متر است و اندازه ذرات حد بالایی می تواند به 10 میلی متر برسد.مزیت برجسته شیکر 6 ثانیه دقت جداسازی بالا است.پس از یک جداسازی، کنسانتره یا پسماندهای با عیار بالا را می توان به دست آورد و چندین محصول را می توان همزمان به هم متصل کرد.مراقبت و تنظیم شیکر تخت 6 ثانیه آسان است.عیب اصلی این است که تجهیزات منطقه وسیعی را پوشش می دهند و ظرفیت پردازش در واحد سطح کارخانه کم است.

2، پارامترهای فنی

3، اصل کار

کاربرد میز لرزان سابقه ای نزدیک به 100 سال دارد.میز تکان دهنده اولیه برای تهیه زغال سنگ در سال 1890 با استفاده از حرکت رفت و برگشتی نامتقارن سطح بستر ناشی از ضربه ساخته شد.شیکر 6-s برای سودمندسازی (تکان دهنده سودمندی) توسط A. Wilfley از سال 1896 تا 1898 ساخته شد و مکانیزم آرنج غیرعادی را اتخاذ کرد.در سال 1918، پلانتیو مکانیزم انتقال دیگری با اهرم بادامک ساخت.این دو ساختار سر تکان دهنده 6 ثانیه پس از بهبود همچنان در حال استفاده هستند.پس از جنگ جهانی دوم، آلمان یک شیکر سریع 6 ثانیه با درایو عجیب و غریب ساخت.شیکر فنر اینرسی نوع 6-s با موفقیت در سال 1964 توسعه یافت و در تولید رایج و مورد استفاده قرار گرفت.

4. ساختار اصلی تاشو

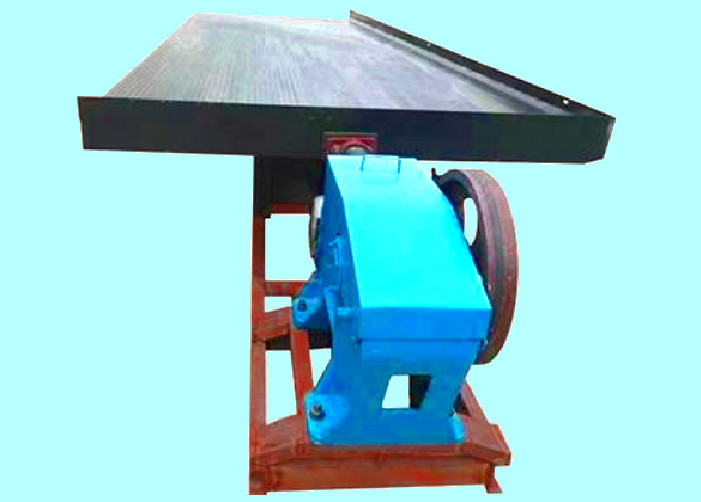

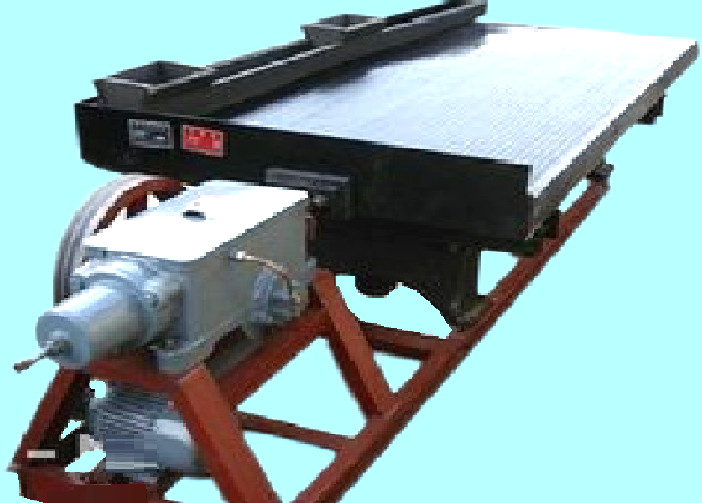

شیکر عمدتاً از هشت قسمت تشکیل شده است: سر بستر، موتور، تنظیم کننده شیب، سطح بستر، مخزن سنگ معدن، مخزن آب، نوار ورودی و سیستم روانکاری.حرکت رفت و برگشتی با مکانیزم انتقال شاتون میل لنگ تحقق می یابد.موتور قرقره بزرگ را به حرکت در می آورد تا میل لنگ را از طریق درایو تسمه بچرخاند و راکر به سمت بالا و پایین حرکت می کند.هنگامی که راکر به سمت پایین حرکت می کند، صفحه زانویی محور عقب و میله رفت و برگشتی را فشار می دهد تا به سمت عقب حرکت کند.فنر فشرده می شود و سطح بستر با میله رفت و برگشتی از طریق صندلی اتصال متصل می شود.بنابراین در این زمان سطح بستر نیز به سمت عقب حرکت می کند.هنگامی که راکر به سمت بالا حرکت می کند، توسط کشش کششی فنر فشار داده می شود، سپس سطح بستر به سمت جلو حرکت می کند.
